Návod na osazení elektrické lokomotivy PIKO Taurus LISSY minivysílačem

Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 76420 s konektorem NEM 652 podle tohoto návodu. Tento lokomotivní dekodér je vybaven malým konektorem rozhraní LISSY/SUSI pro připojení minivysílače LISSY Uhlenbrock 68400. Pro provoz minivysílače LISSY je nutné nastavit v lokomotivním dekodéru CV49, bit 1 na hodnotu 1. Z výroby je tento bit nastaven na hodnotu 0 pro připojení zvukového modulu SUSI.

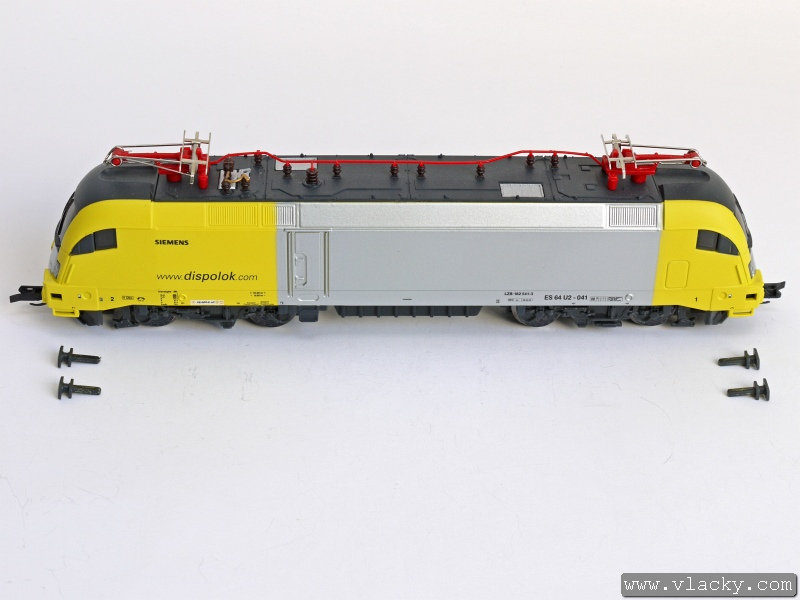

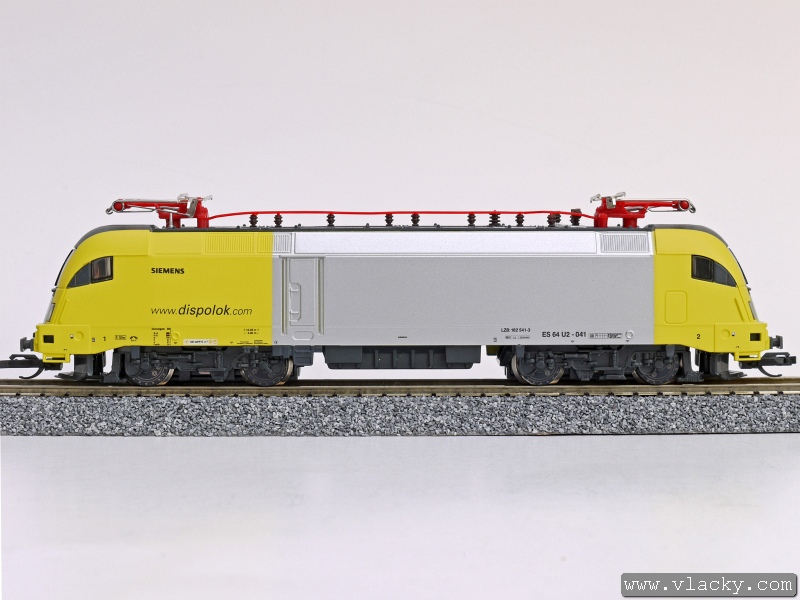

1. Elektrická lokomotiva PIKO Taurus připravaná k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

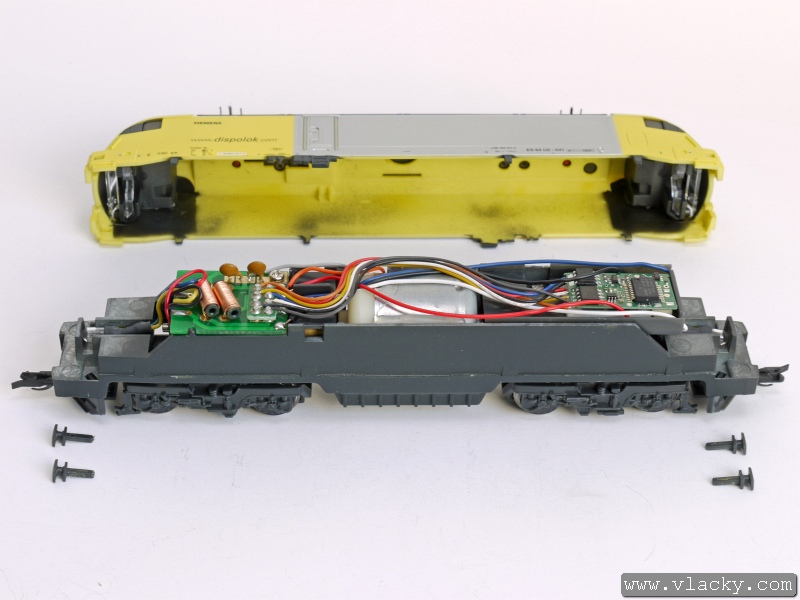

2. Skříň lokomotivy je zajištěna nárazníky. Nárazníky opatrně vytáhneme. Dáváme pozor, aby nedošlo k jejich zlomení. Po jejich vytažení lze skříň lehce sundat z pojezdu.

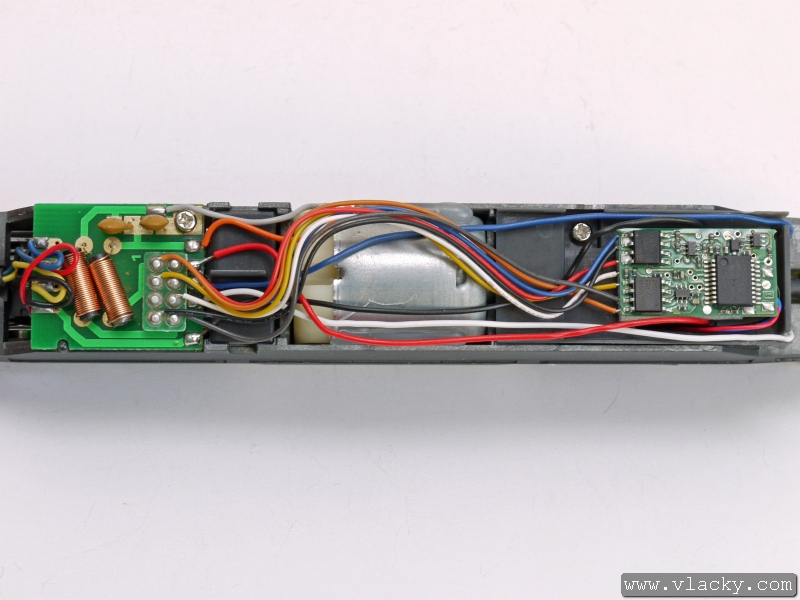

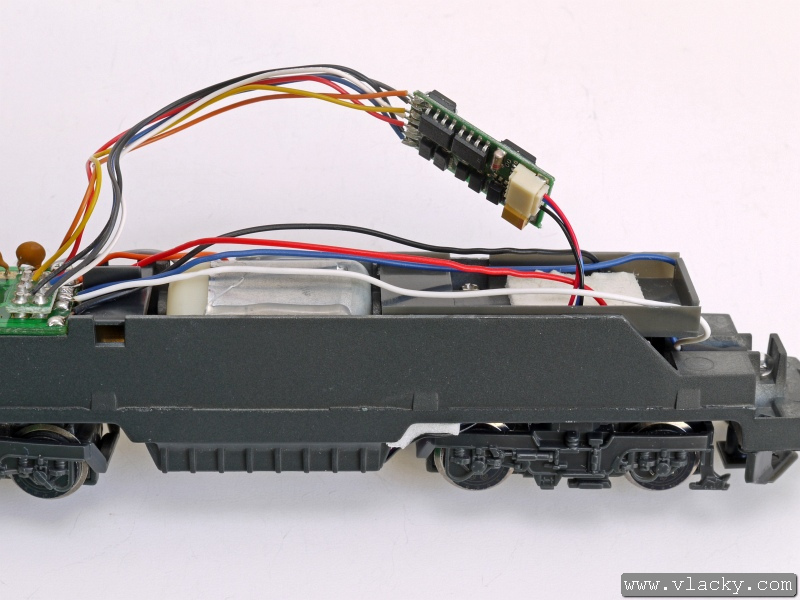

3. Pohled na odkrytovanou lokomotivu. Vlevo plošný spoj s konektorem NEM 652, vpravo osazený lokomotivní dekodér.

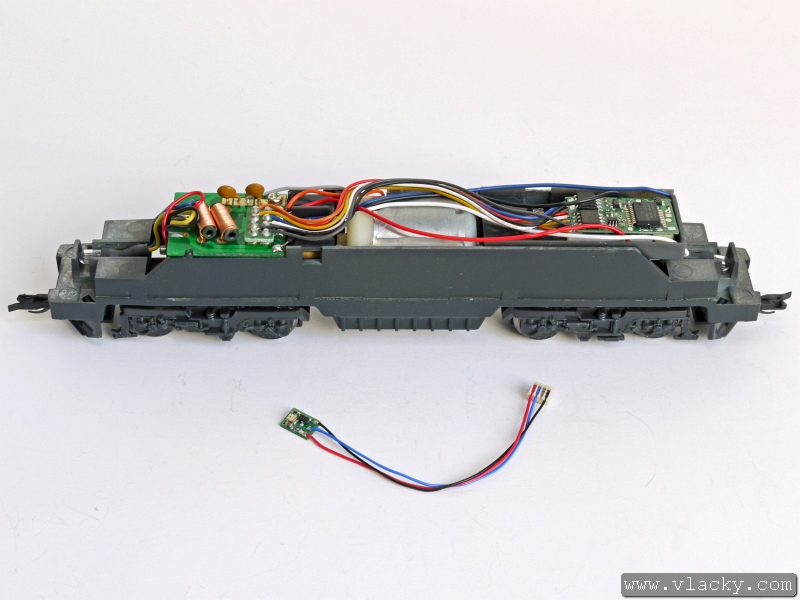

4. Jako LISSY vysílač použijeme minivysílač Uhlenbrock 68400, který přijde připojit na konektor LISSY/SUSI na lokomotivním dekodéru.

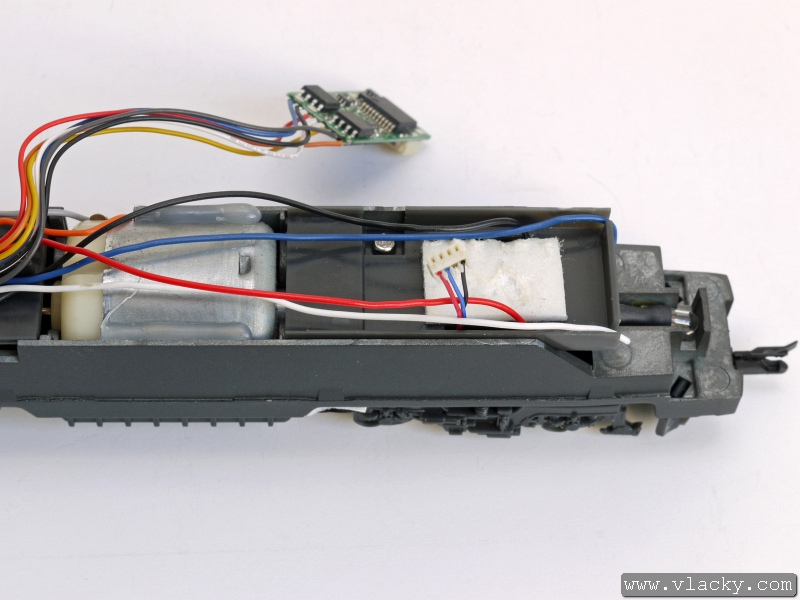

5. Pro přístup k podvozku uvolníme přilepený lokomotivní dekodér a odšroubíme plastovou „vaničku”.

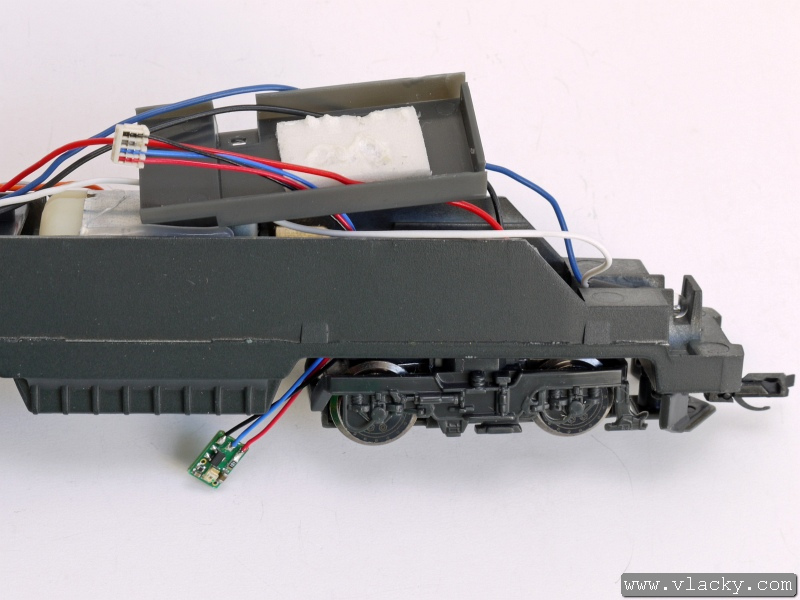

6. Konektor minivysílače LISSY 68400 prostrčíme přes kolem podvozku a protáhneme jej otvorem v plastové „vaničce”.

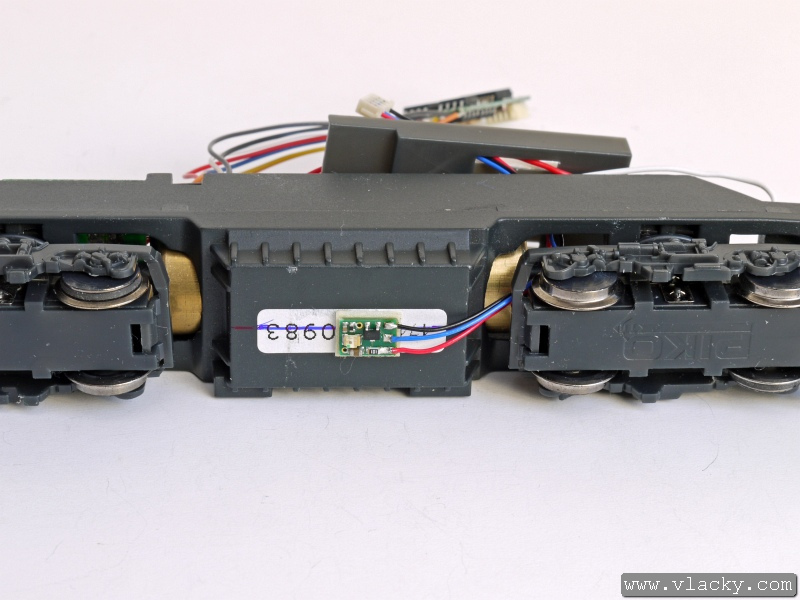

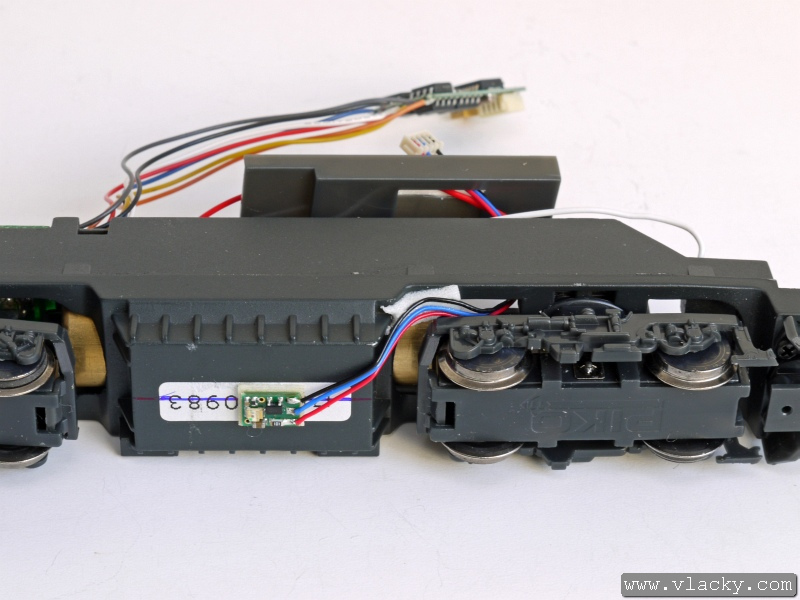

7. Oboustrannou lepicí páskou přichytíme minivysílač LISSY uprostřed lokomotivy. Dbáme, aby vysílací LED byla v ose lokomotivy.

8. Přívody ke konektoru zafixujeme oboustrannou lepicí páskou, aby nepřekážely otáčení podvozku.

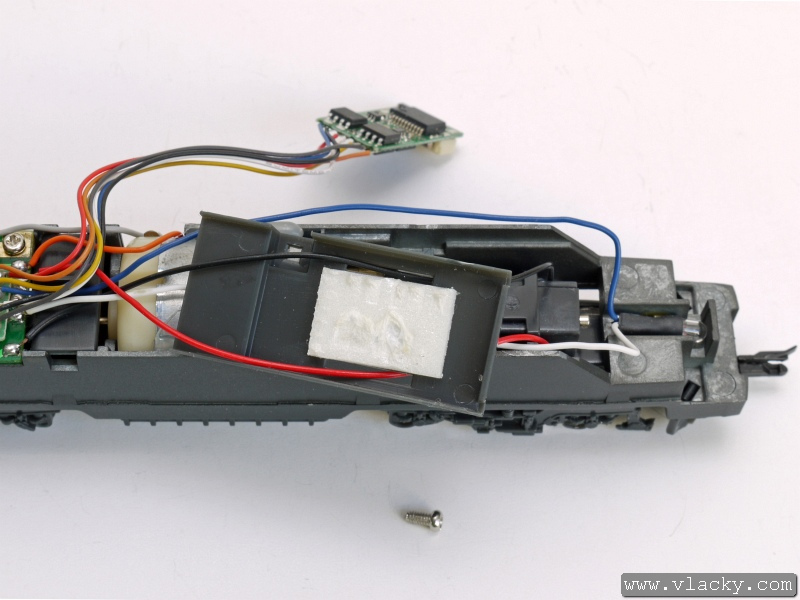

9. Plastovou „vaničku” přišroubíme zpátky a upravíme okolní přívody vedoucí k čelnímu osvětlení.

10. Konektor minivysílače LISSY 68400 připojíme do rozhraní LISSY/SUSI na lokomotivním dekodéru. Při oživování potom nezapomeneme nastavit CV49, bit1 = 1.

11. Lokomotivní dekodér zafixujeme zpátky a upravíme okolní přívody k lokomotivnímu dekodéru tak, aby nepřekážely při zpětném nasazení skříně.

Tento návod je použitelný pro následující modely z katalogu
Piko	47410	BR 182 025-7, elektrická lokomotiva červená s šedým rámem
Piko	47411	BR 182 541-3, elektrická lokomotiva žlutá-stříbrná ES 64 U2 - 041
Piko	47412	BR 182 019-0, elektrická lokomotiva černvená s šedým rámem „Railion“
Piko	47413	BR 182 009-1, elektrická lokomotiva žlutá s červenými čely, šedý rám „DHL“
Piko	47414	ES 64 U2-002, elektricKá lokomotiva žlutá s reklamou PEG (Prignitzer Eisenbahn GmbH)
Piko	47415	BR 1116 911-7, elektrická lokomotiva modrá-stříbrná s šedým rámem „MWB - Mittelweserbahn“
Piko	47416	BR 182 004-2, elektrická lokomotiva stříbrná s šedým rámem a s reklamou „Porsche“
Piko	47417	ES 64 U2-038, elektrická lokomotiva žlutá s logem EVB (Eisenbahn und Verkehrsbetriebe Elbe-WeserGBmbH)
Piko	47418	ES 64 U2-017, elektrická lokomotiva žlutá-stříbrná s logem RAG
Piko	47419	ES 64, elektrická lokomotiva stříbrná s šedým rámem „Hupac“
Piko	47420	BR 1116 233-6, elektrická lokomotiva červená s šedým rámem a černým pojezdem
Piko	47421	BR 182 002-6, elektrická lokomotiva červená s šedým rámem „Railion-Logistic“
Piko	47422	BR 182 526-4, elektrická lokomotiva černá s logem „MRCE dispolok“
Piko	47424	BR 182 525-7, elektrická lokomotiva žlutá-stříbrná-zelená „Karsdorfer Eisenbahngesellschaft“
Piko	47425	BR 182, elektrická lokomotiva černá s reklamním potiskem „EGP“ (Eisenbahngesellschaft Potsdam)
Piko	47426	Rh1047, elektrická lokomotiva modrá se světle žlutými čely a šedým pojezdem
Piko	47427	BR 182, elektrická lokomotiva černá s oranžovým rámem a šedým pojezdem
Piko	47428	BR 182, elektrická lokomotiva červená s šedým rámem a černým pojezdem
Piko	47429	BR 182, elektrická lokomotiva šedá-černá „TX-Logistik“
Piko	47430	BR 182, elektrická lokomotiva žlutá-šedá „CargoServ“
Piko	47431	červená s šedým rámem a pojezdem
Piko	47432	BR 182 001-8, červená s šedým rámem a pojezdem
Piko	47433	BR 182, červená s šedým rámem a pojezdem „ČSKD INTRANS“
Piko	47434	BR 182, červená s šedým rámem a pojezdem „BUGA“
Piko	47435	BR 182, černá s potiskem „ETCS“
Piko	47436	BR 182, elektrická lokomotiva v barevném schematu „Flixtrain“
Piko	47437	Rh1047, elektrická lokomotiva v barevné kombinaci modrá-žlutá
Piko	47438	BR 182, elektrická lokomotiva červená s šedým rámem a střechou
Piko	47439	Rh 1116, elektrická lokomotiva modrá-bílá s reklamním potiskem „SPARDA-BANK“
Piko	47440	BR 182 535, elektrická lokomotiva žlutá do měřícího vlaku
Piko	71401	Rh 1116, v německých barvách pro Evropské mistrovství ve fotbalu
Piko	71403	ES64U, šedý-modrý s šedou střechou a pojezdem "PKP InterCity"
Piko	75001	1116 705-3, žlutý-zelený "RAIL4CHEM"
Piko	75002	182 503-3, žlutý-šedý "boxXpress.de"
