Návod na osazení dieselové lokomotivy Tillig V60 LISSY vysílačem


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73400 podle tohoto návodu. Tento návod platí i pro lokomotivu novějšího provedení osazenou digitálním dekodérem Uhlenbrock 73410 pod tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68330 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dipozici vstupní napětí z kolejí.

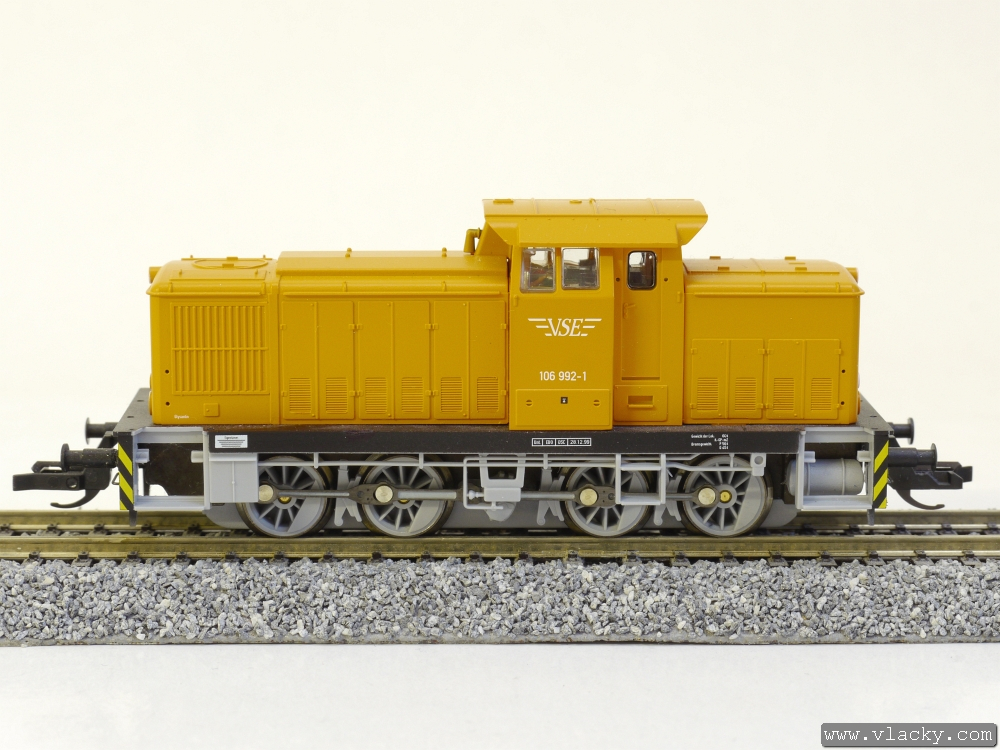

1.  Motorová lokomotiva V60 připravená k osazení vysílače LISSY. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

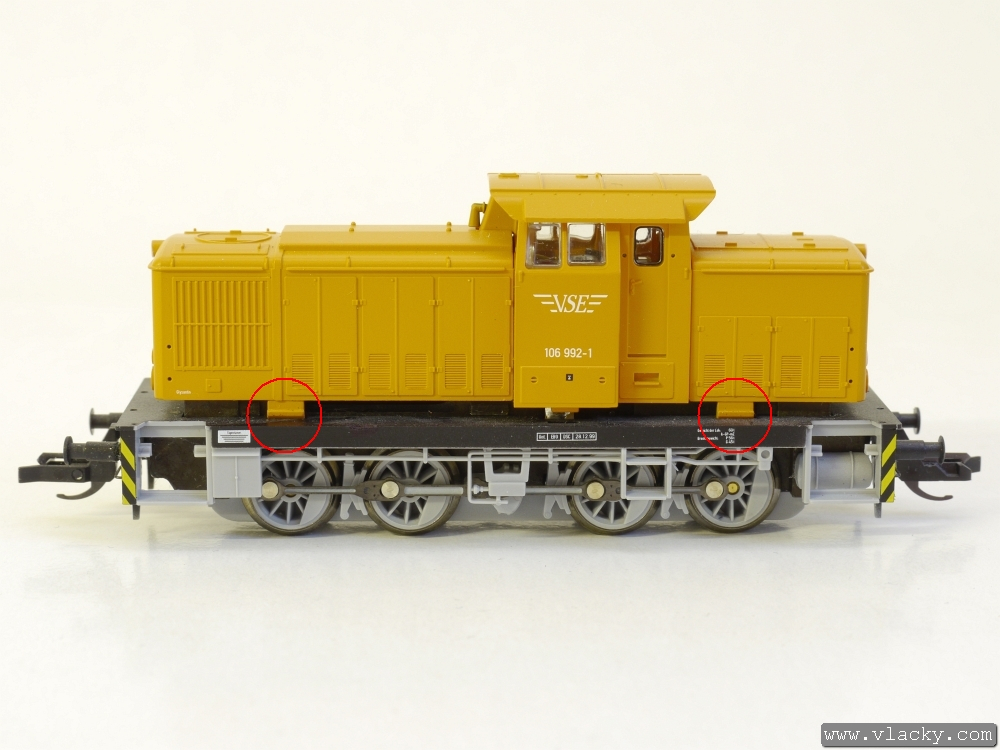

2.  Lehkým zmáčknutím kapoty na obou stranách budky uvolníme zajištění v rámu lokomotivy.

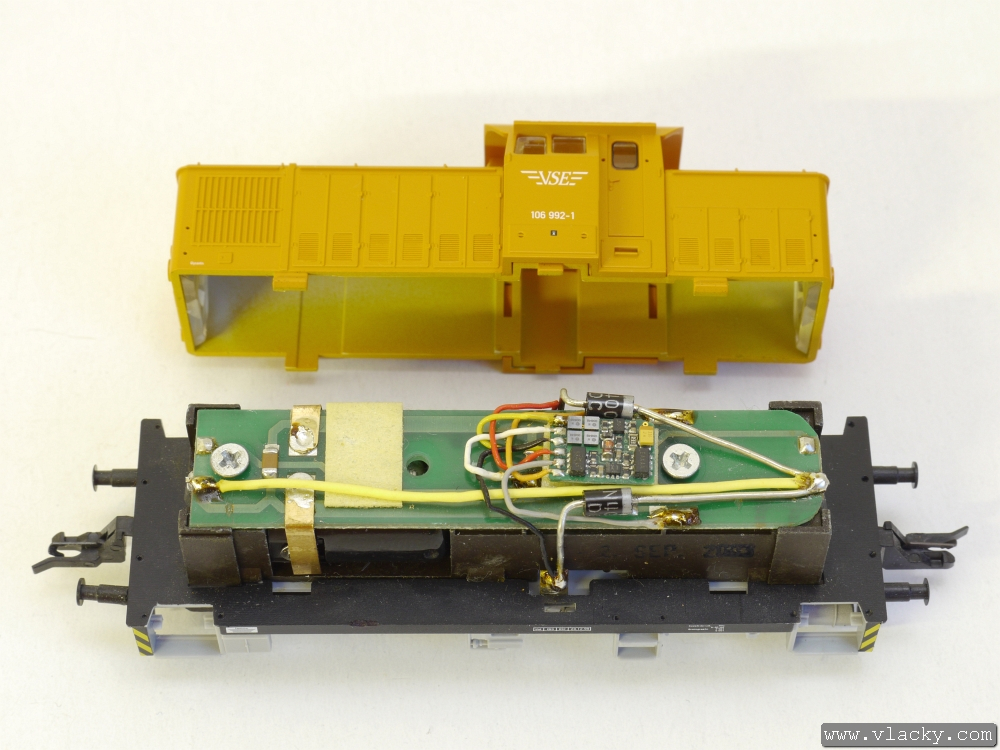

3.  Pohled na odkrytovanou lokomotivu. Provedení plošného spoje může lišit, ale pro osazení vysílače LISSY to není podstatné.

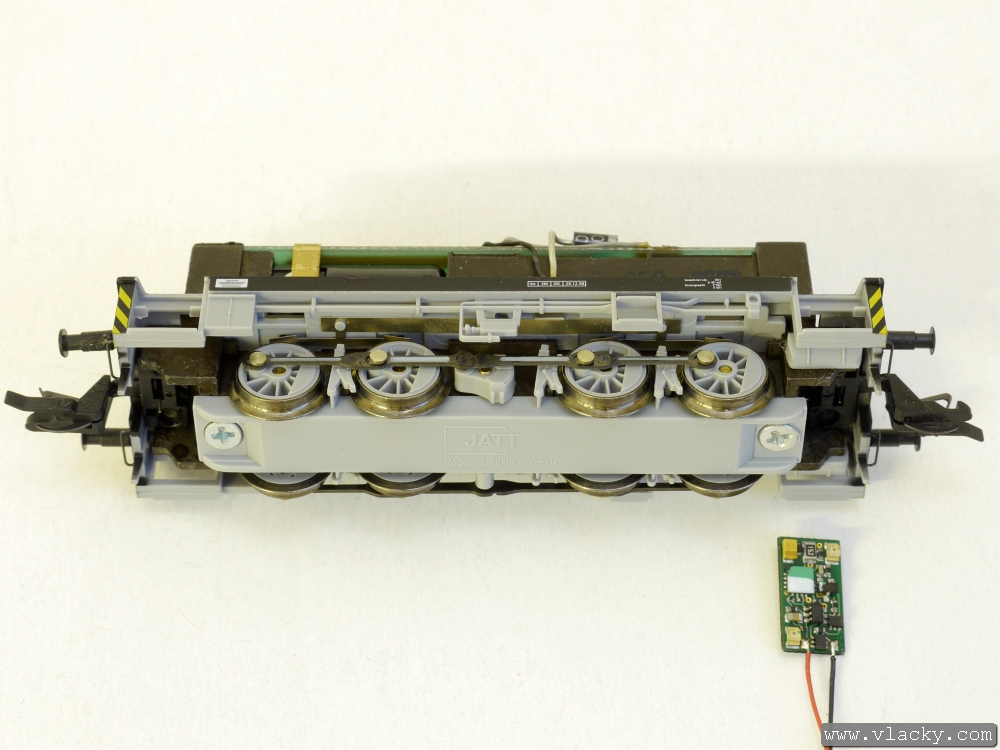

4.  Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

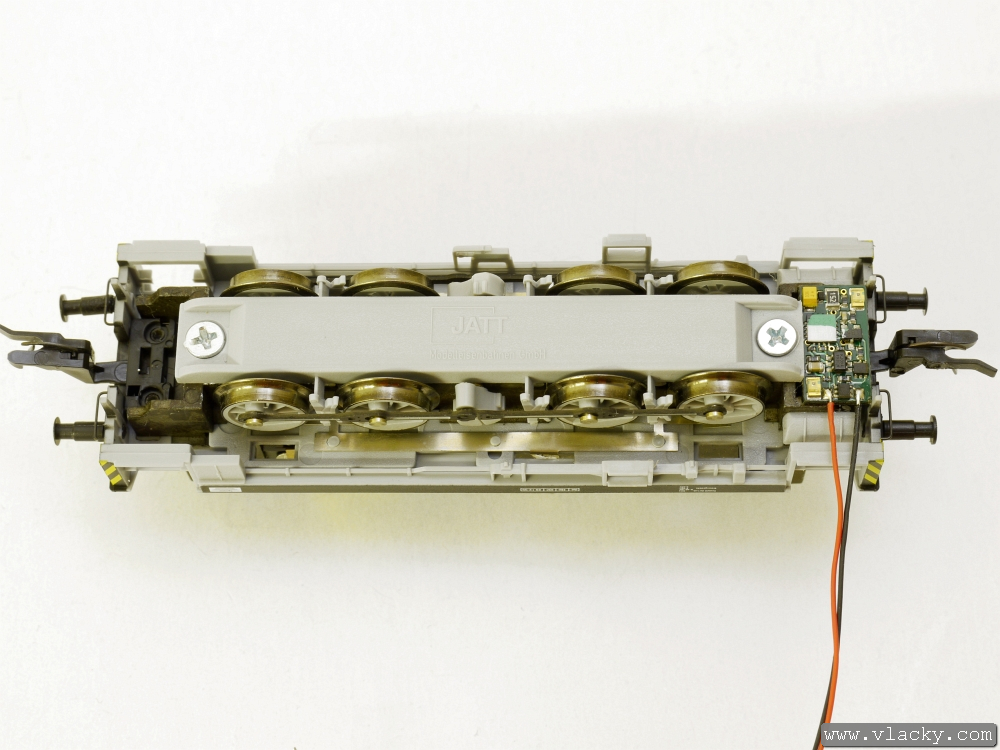

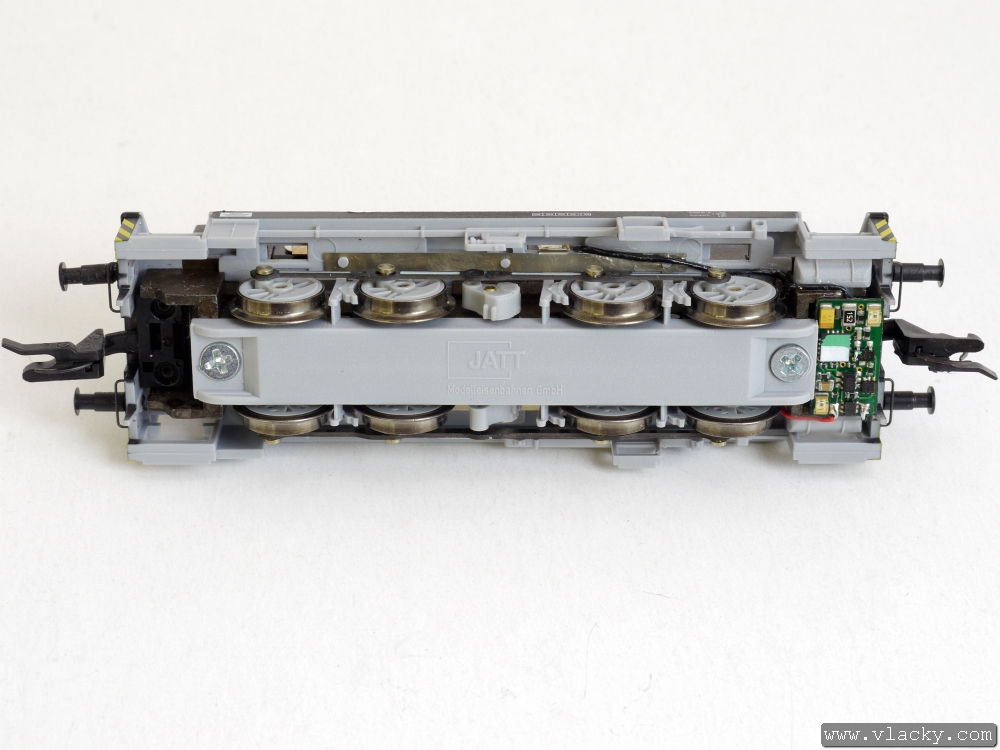

5.  Použitelné místo pro montáž vysílače LISSY je pouze na obou krajích lokomotivy pod spřáhly. Bylo zvoleno umístění vysílače LISSY na konci lokomotivy. V případě umístění vysílače LISSY vpředu na lokomotivě by tato zastavovala před návěstidly zbytečně daleko.

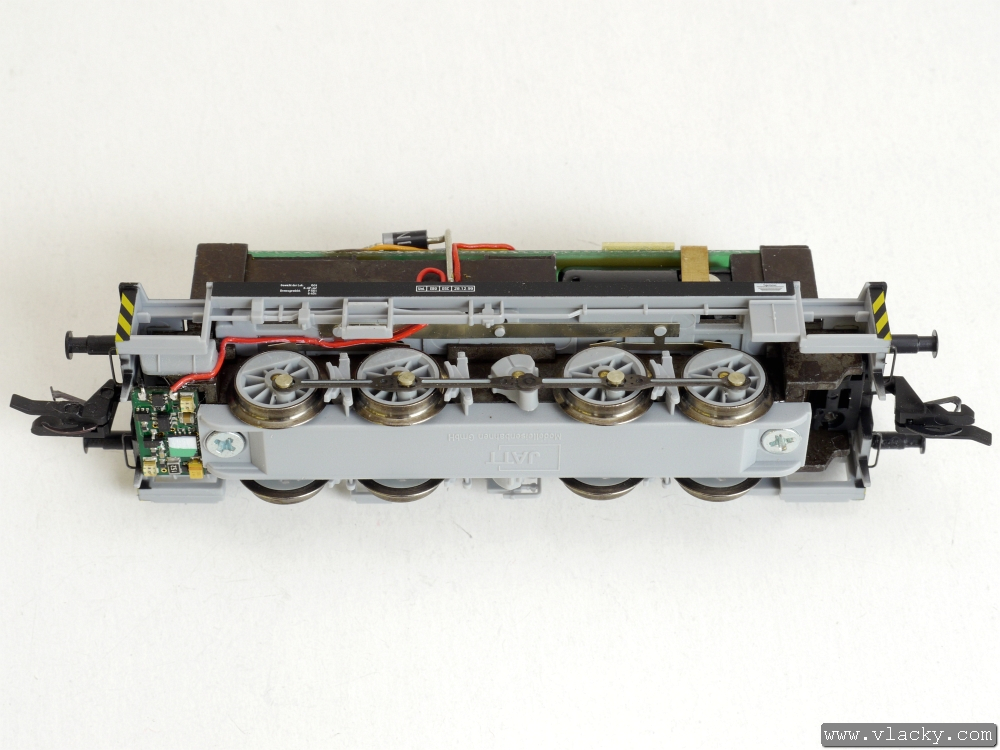

6.  Pohled na způsob vedení červeného vodiče od vysílače LISSY pod rámem lokomotivy dovnitř otvorem, kterým prochází rámem lokomotivy plíšek s přívodem napájení.

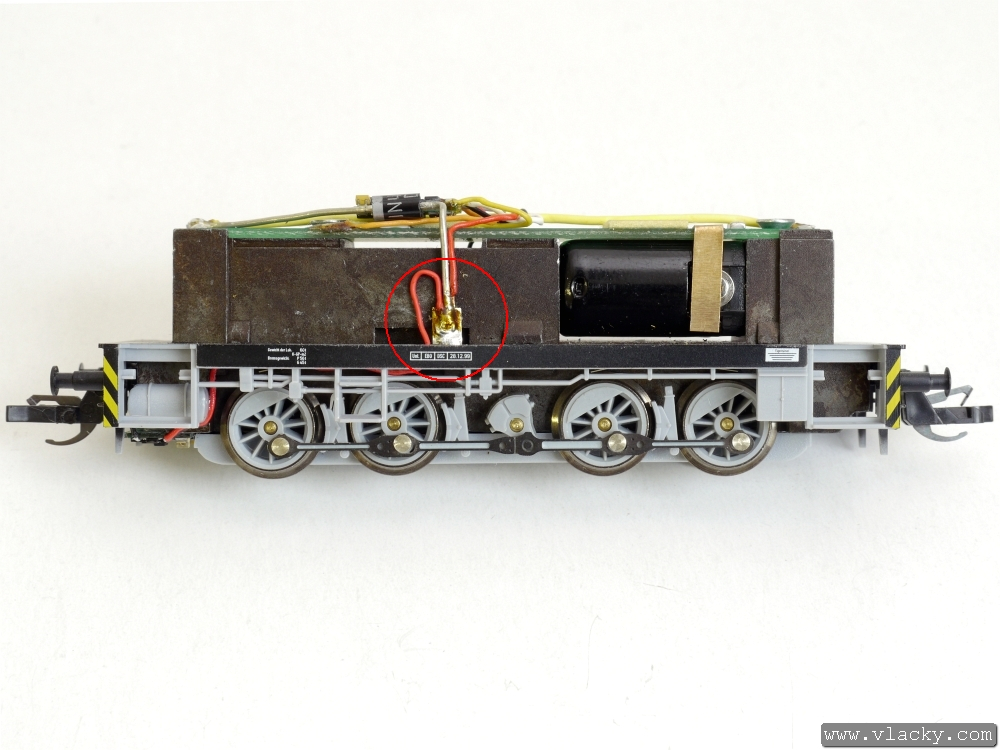

7.  Na plíšek s přívodem napájení od kol připájíme červený vodič vysílače LISSY.



8.  Detailní pohled na vedení druhého černého vodiče od vysílače LISSY dovnitř lokomotivy.

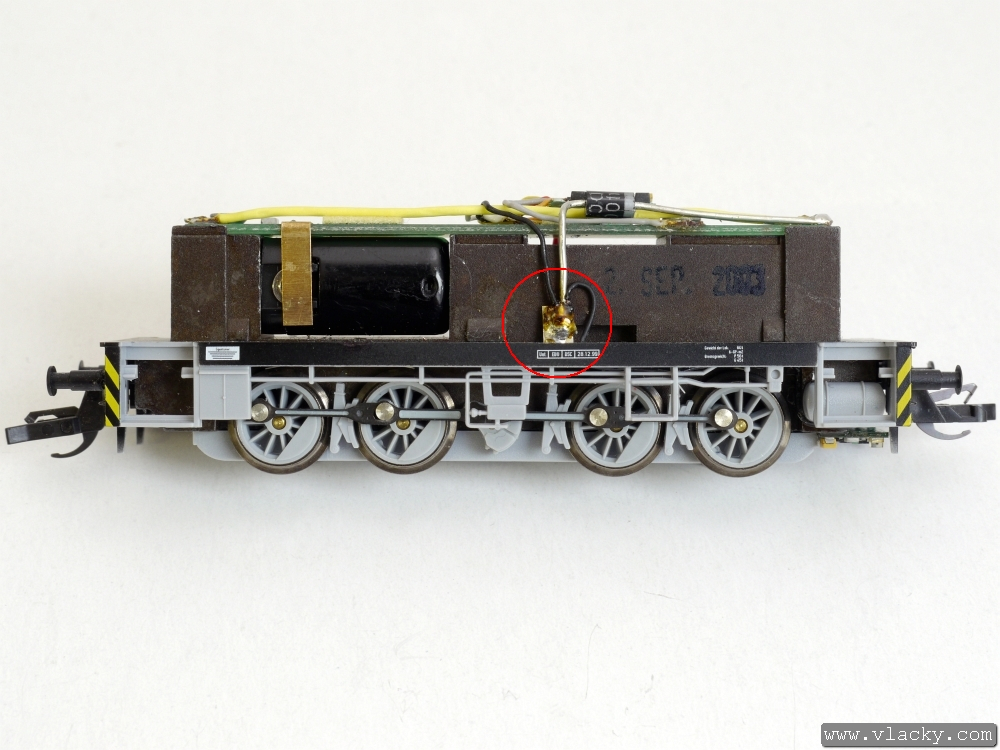

9.  Pohled na druhou stranu lokomotivy, kam na plíšek s přívodem napájení od kol připájíme černý vodič vysílače LISSY. V tomto okamžiku je lokomotiva připravena k provozu. Před kompletací lokomotivu ještě přezkoušíme.


Tento návod je použitelný pro následující modely z katalogu
 Tillig   96110  BR 106.1, dieselová lokomotiva oranžová s černým rámem a šedým pojezdem
 Tillig   96112  V 60.10-11, červená-bílá s černým rámem
 Tillig   96114  V60 D, červená-slonová kost s černým rámem VEB Leuna-Verke
 Tillig   96115  BR 346 100-1, oranžová s černým rámem, šedý pojezd
 Tillig   96116  BR 106 170-4, dieselová lokomotiva oranžová s pantografem, černý rám a šedý pojezd
 Tillig   96151  BR 106 347-8, oranžová s černým rámem
 Tillig   96154  BR 346 995-4, červená-bílás černým pojezdem „DB AutoZug“
 Tillig   96155  BR 345 284-4, bílá-žlutá s černým rámem a pojezdem „CAPTRAIN“
 Tillig   96156  V60 1256, oranžová s bílým pruhem, černý rám
 Tillig   501361  Di 482-65-84, dieselová lokomotiva oranžová s černým rámem a šedým pojezdem
