Návod na osazení elektrické lokomotivy ČD 380 LISSY vysílačem

maloserie „U krále železnic” (ex Kühn BR185)


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73110 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68330 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dispozici vstupní napětí z kolejí.

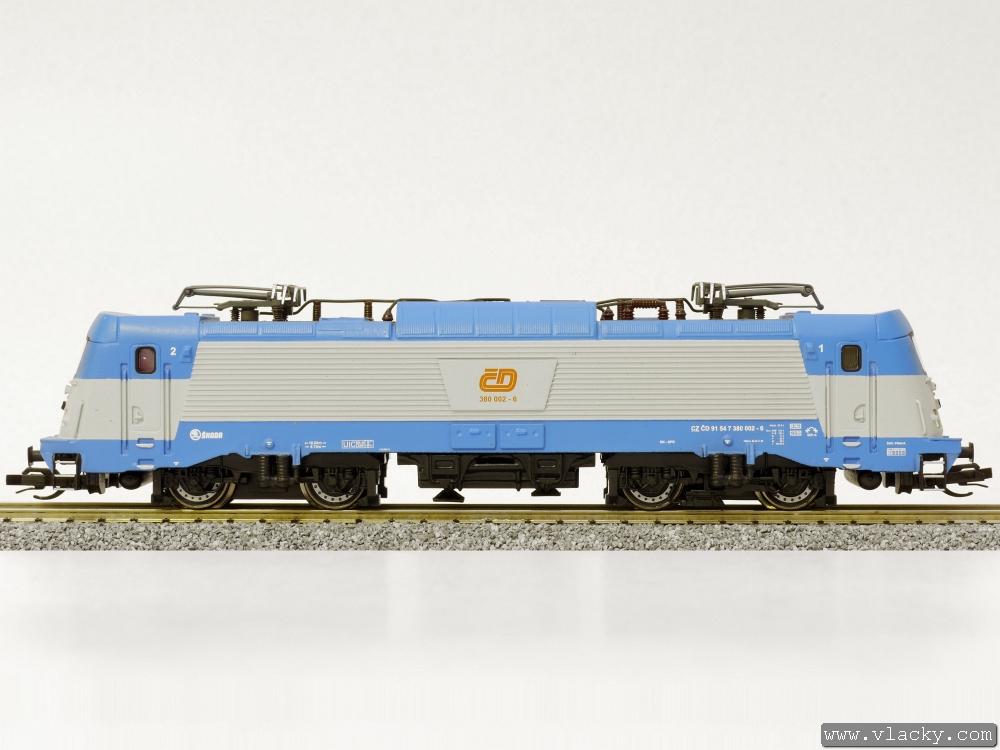

1.  Elektrická lokomotiva ČD 380 (ex Kühn BR185) připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

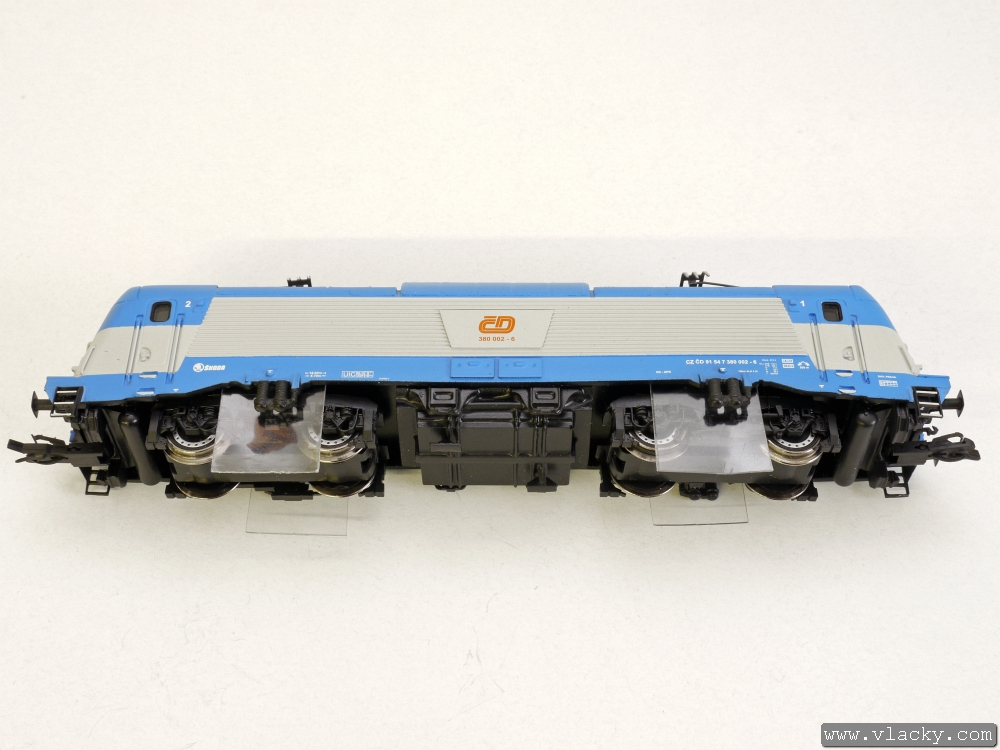

2.  Z vnitřní strany lokomotivní skříně jsou přibližně nad vnitřními nápravami plastové výstupky. Zasunutím pásků uvolníme skříň od pojezdu a můžeme ji potom opatrně sundat. Skříň nepůjde zcela oddělit od pojezdu lokomotivy, protože její nedílnou součástí je poziční osvětlení a přívody jsou připájeny na desku plošných spojů na pojezdu lokomotivy.

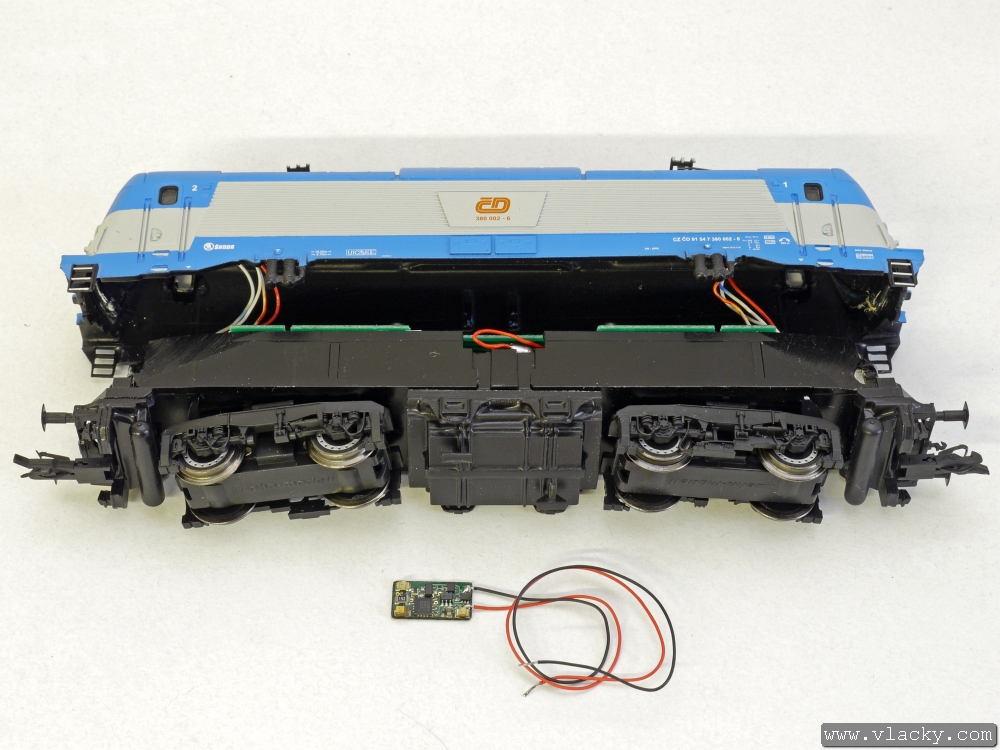

3.  Pohled na opatrně sundanou skříň lokomotivy. Dáváme pozor, aby při následující manipulaci nedošlo k poškození některého přívodu k pozičnímu osvětlení. K montáži je připravený vysílač LISSY Uhlenbrock 68330. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

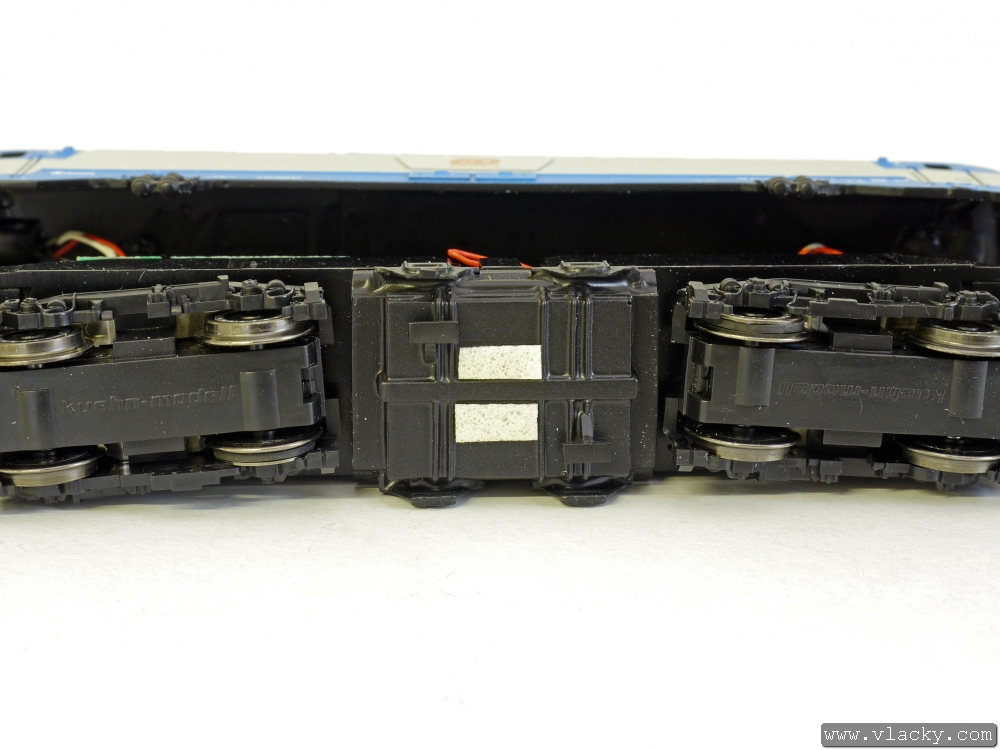

4.  Dospodu lokomotivy přilepíme oboustranné lepicí pásky tlouštky cca 1mm pro uchycení vysílače LISSY.

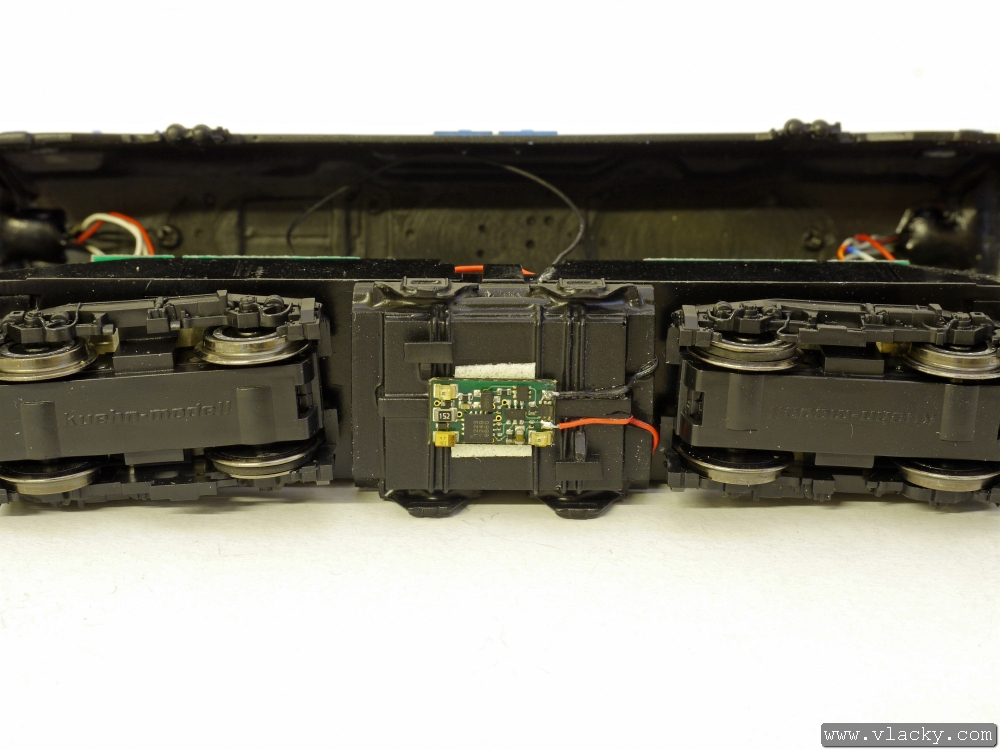

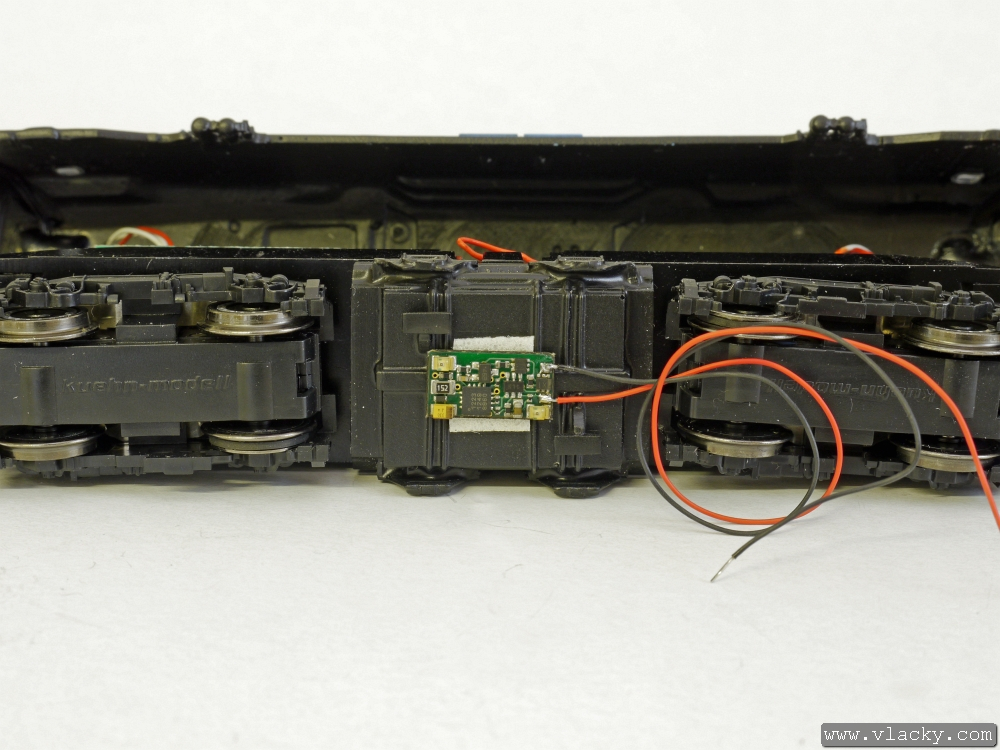

5.  Vysílač LISSY Uhlenbrock 68330 přilepený na oboustrannou lepicí pásku.



6.  Vedení přívodů vysílač LISSY Uhlenbrock 68330 dovnitř lokomotivy v mezeře mezi plastovým výliskem a pojezdem lokomotivy. Přívody fixujeme kapkou vteřinového lepidla.

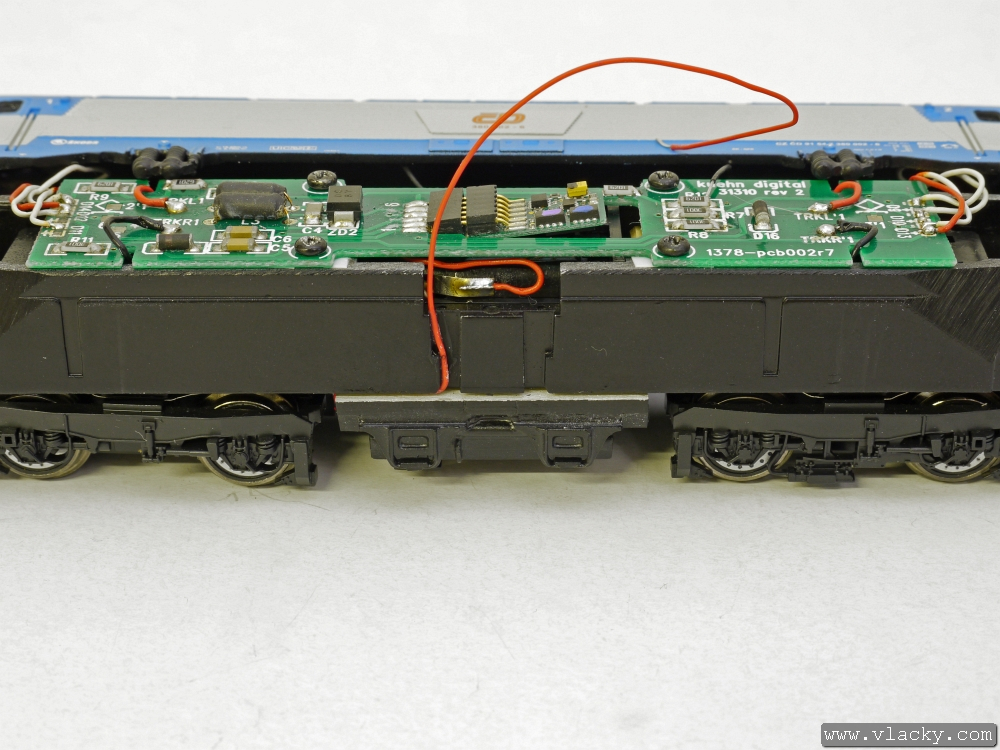

7.  Detailní pohled na vedení přívodů vysílače LISSY Uhlenbrock 68330 k desce plošných spojů. Přívody fixujeme kapkou vteřinového lepidla.

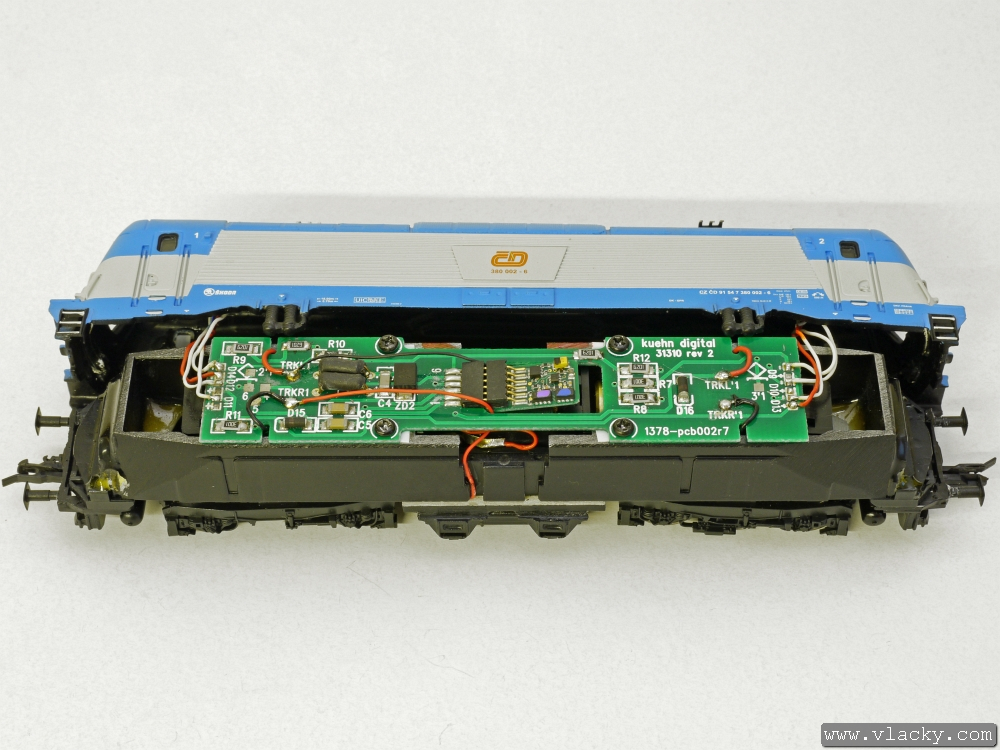

8.  Přívodní vodiče zkrátíme a připájíme je na plošky označené TRKR1 a TRKL1, na které je zároveň přivedeno napájení od levého podvozku. Před kompletací lokomotivu přezkoušíme a porovnáme vodiče, aby nebránily nasazení a docvaknutí skříně lokomotivy. Při kompletaci lokomotivy dáváme zároveň pozor na přívody k pozičnímu osvětlení.

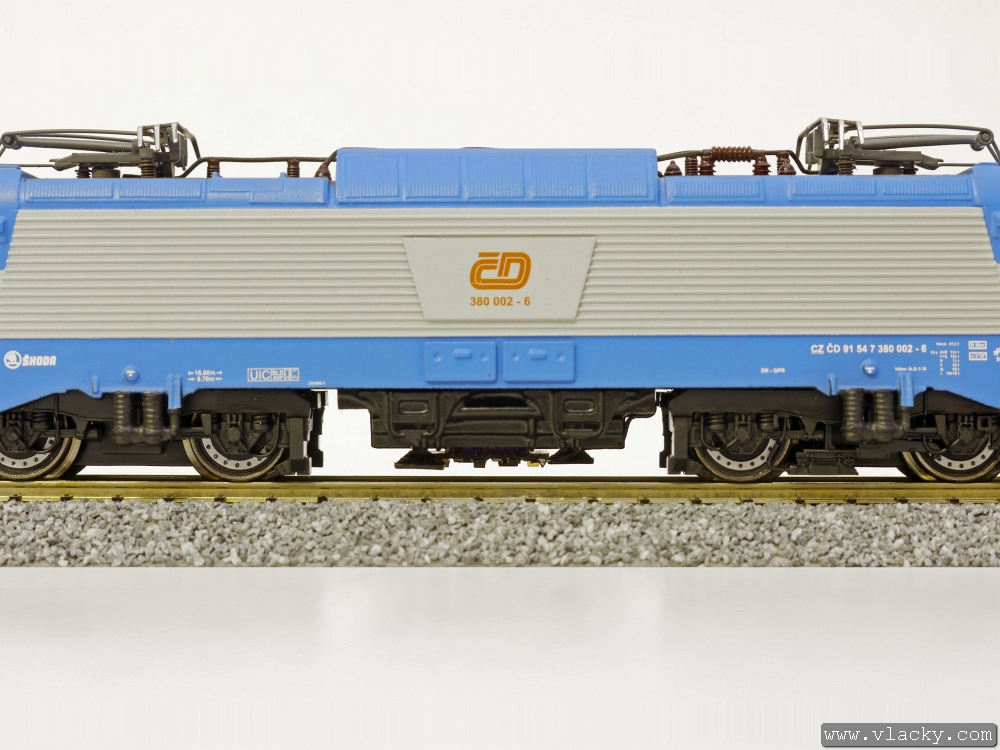

9.  Detailní boční pohled na vysílač LISSY vyčnívající pod lokomotivou.
